联想Z400T-ITH拆机换固态硬盘,加内存图文教程(Z500应该也一样)

tetou

以前的笔记本坏了,在经过比较之后,购买了联想Z400T-ITH巧克力棕(Erazer Z400T-ITH巧克力棕),因为以前用的是固态硬盘,突然换回机械硬盘后感觉各种不爽,网上找了很久,都没有找到这款电脑的拆机教程,最终决定自己摸索着拆机换硬盘加内存.
先说明一下,拆机将损坏易碎贴,也就意味着丧失保修,所以对保修很看重的朋友请慎重.
本教程中用到的图片全部是在我两次拆机过程中拍的,第一次拆换了硬盘,第二次拆加了内存,然后把图片按正确的拆机顺序整理了一下.(第一次拆的时候废了很大的劲,撬坏了3个D面板的卡扣.)
拆机工具:小十字口螺丝刀一把,德克士会员卡一张(用来翘D面板,有专用工具的更好,没有的话就随便找张会员卡吧)
开始拆机:
先来个Z400T的A面照片

再来张D面的照片,顺便拆掉照片中用红圈标注的螺丝(靠近屏幕转轴的地方的两个垫脚下各有一枚螺丝,用卡片或小一字口螺丝刀轻轻一翘垫脚就下来了).

再看一下B面和C面

用卡片沿着C面键盘的左-上-右3个边滑动着轻轻的翘一下,就可以把键盘反过来了

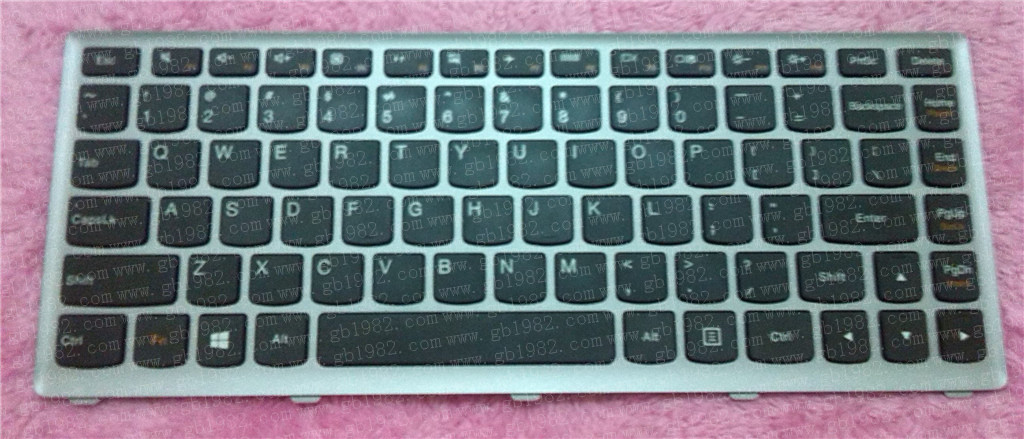

拨开照片中的排线卡,就可以把键盘拿下来了,来张键盘特写(Z400的键盘还是很精致的)

拿掉键盘以后,可以看到有5个螺丝需要卸掉,右侧易碎贴下面的那个是用来固定光驱的,卸掉之后就可以把光驱拔出来了.

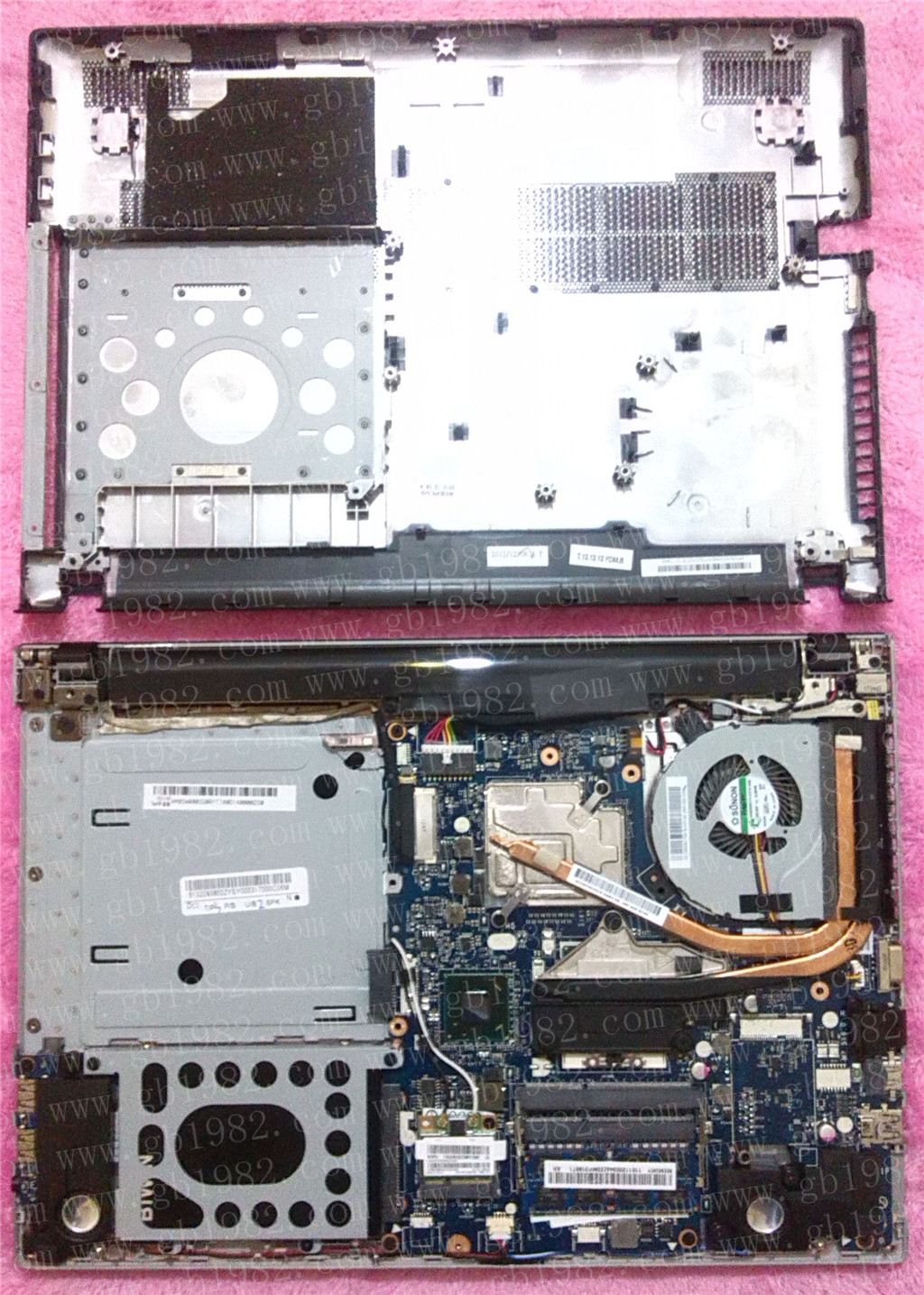

拔掉光驱之后,可以看到光驱下面有3个小螺丝,卸掉这3颗螺丝,就可以开始拆D面板了.沿着笔记本底边的位置,用卡边轻轻的翘,然后向两侧滑动,分离C.D面板,最后把D面板整个拿下来(只要把底边和左右两边用卡边分离开,就可以扶着底边网上掰,不要试图翘转轴的地方,很难翘,而且容易把卡扣弄坏.)

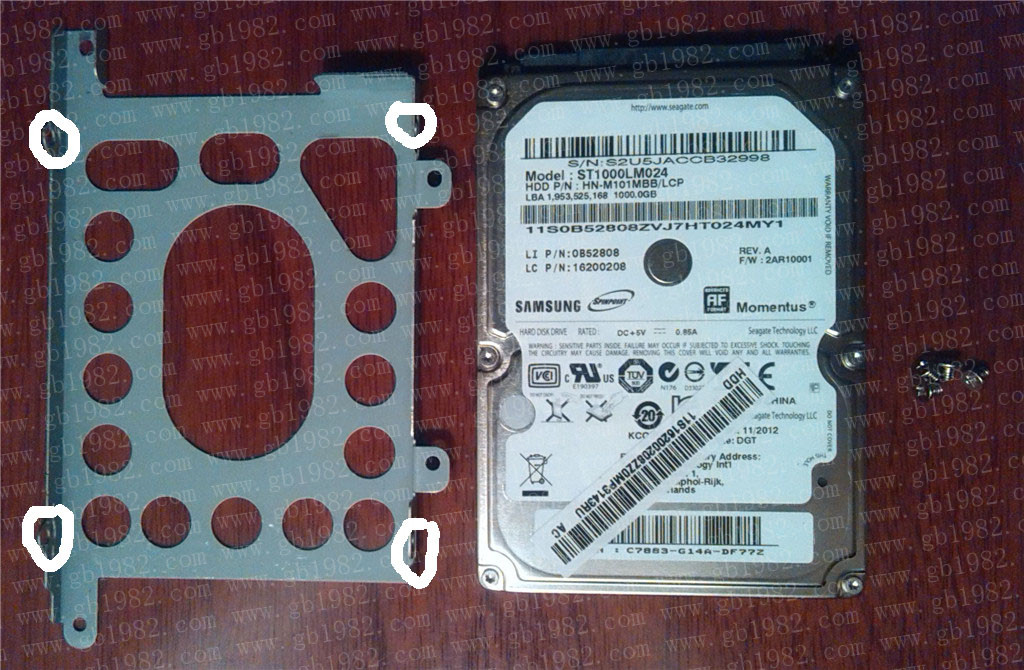

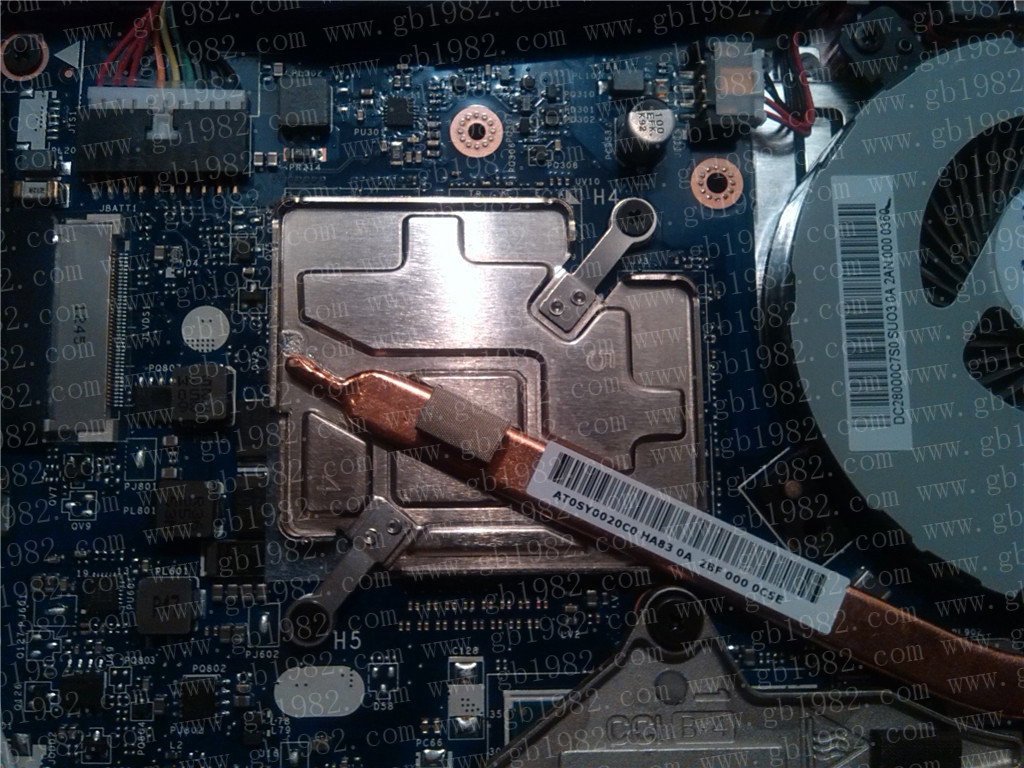

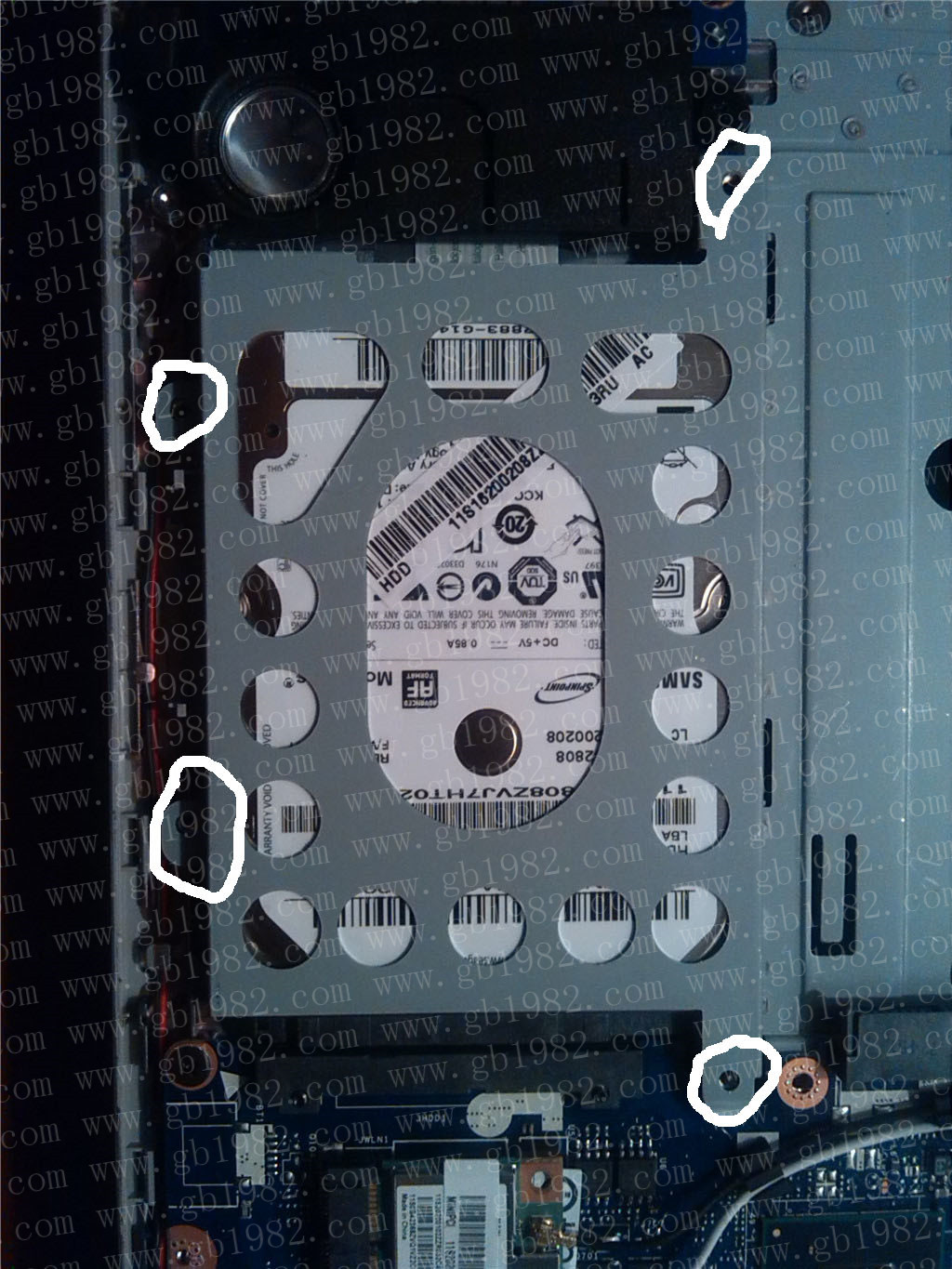

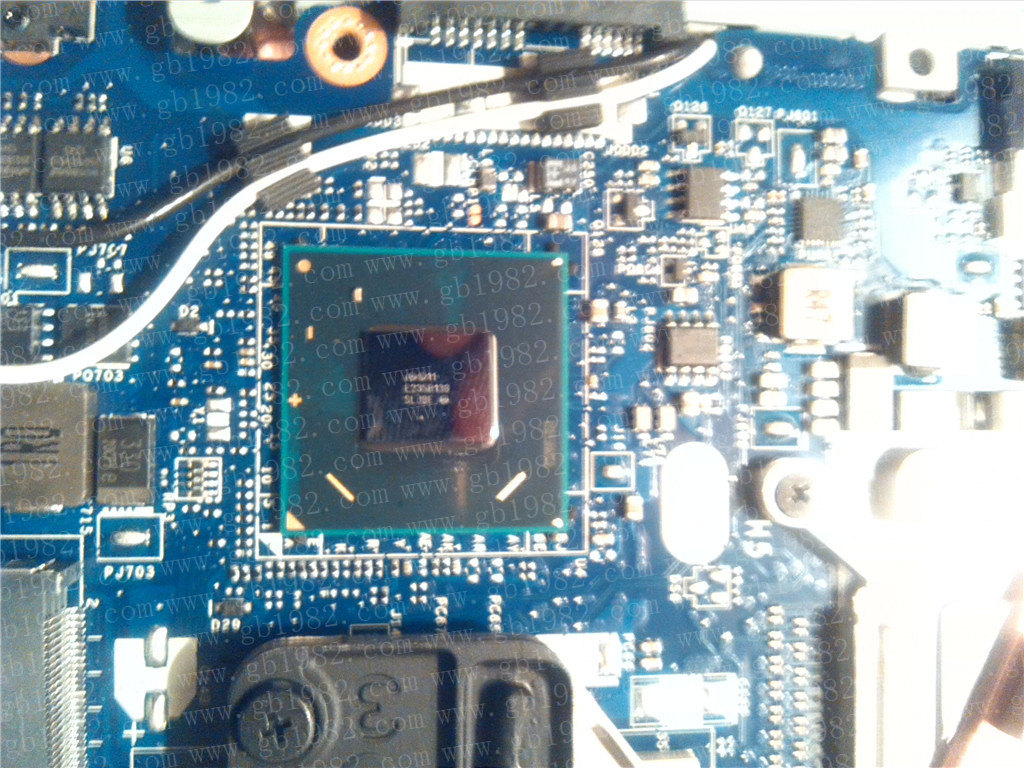

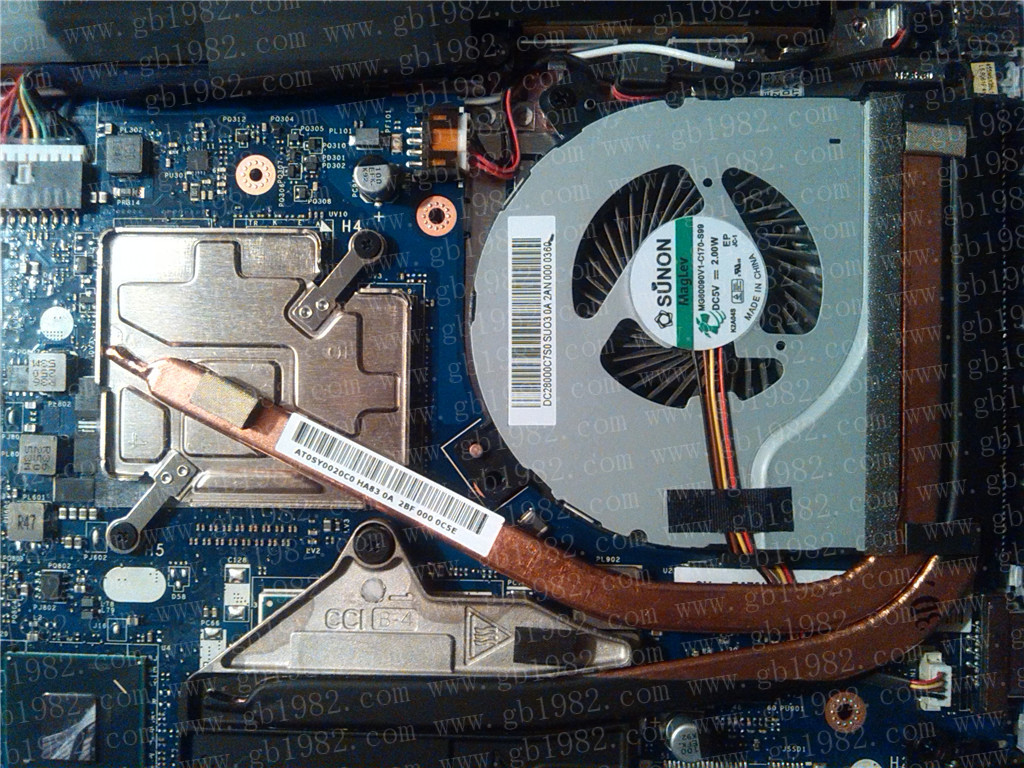

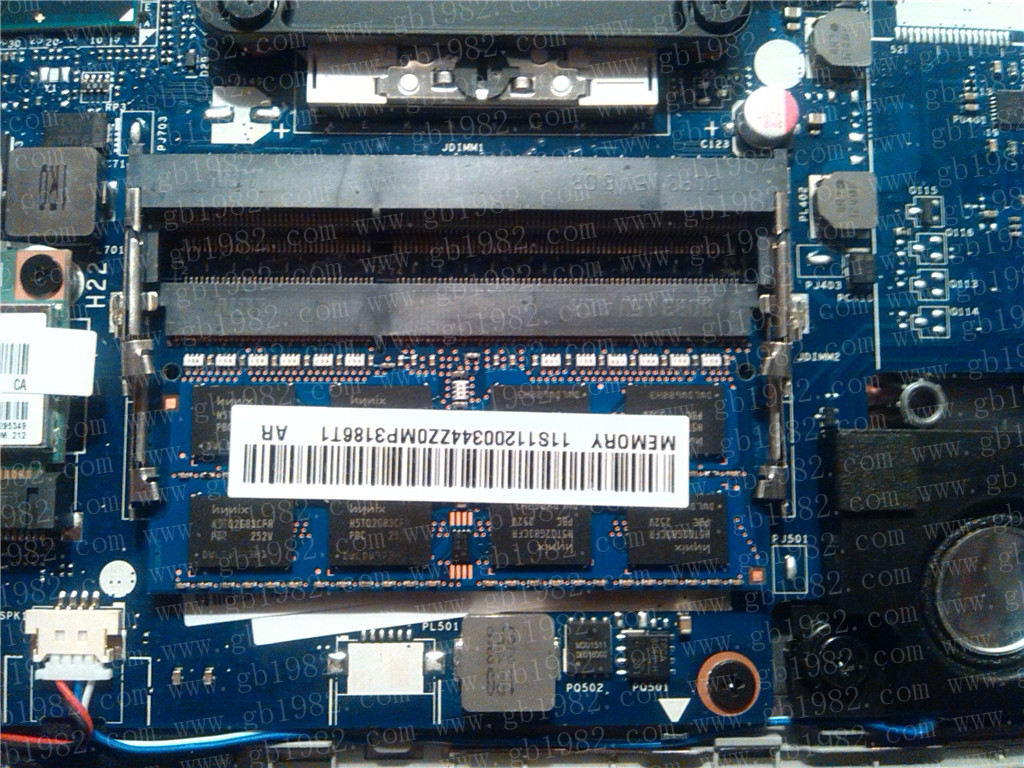

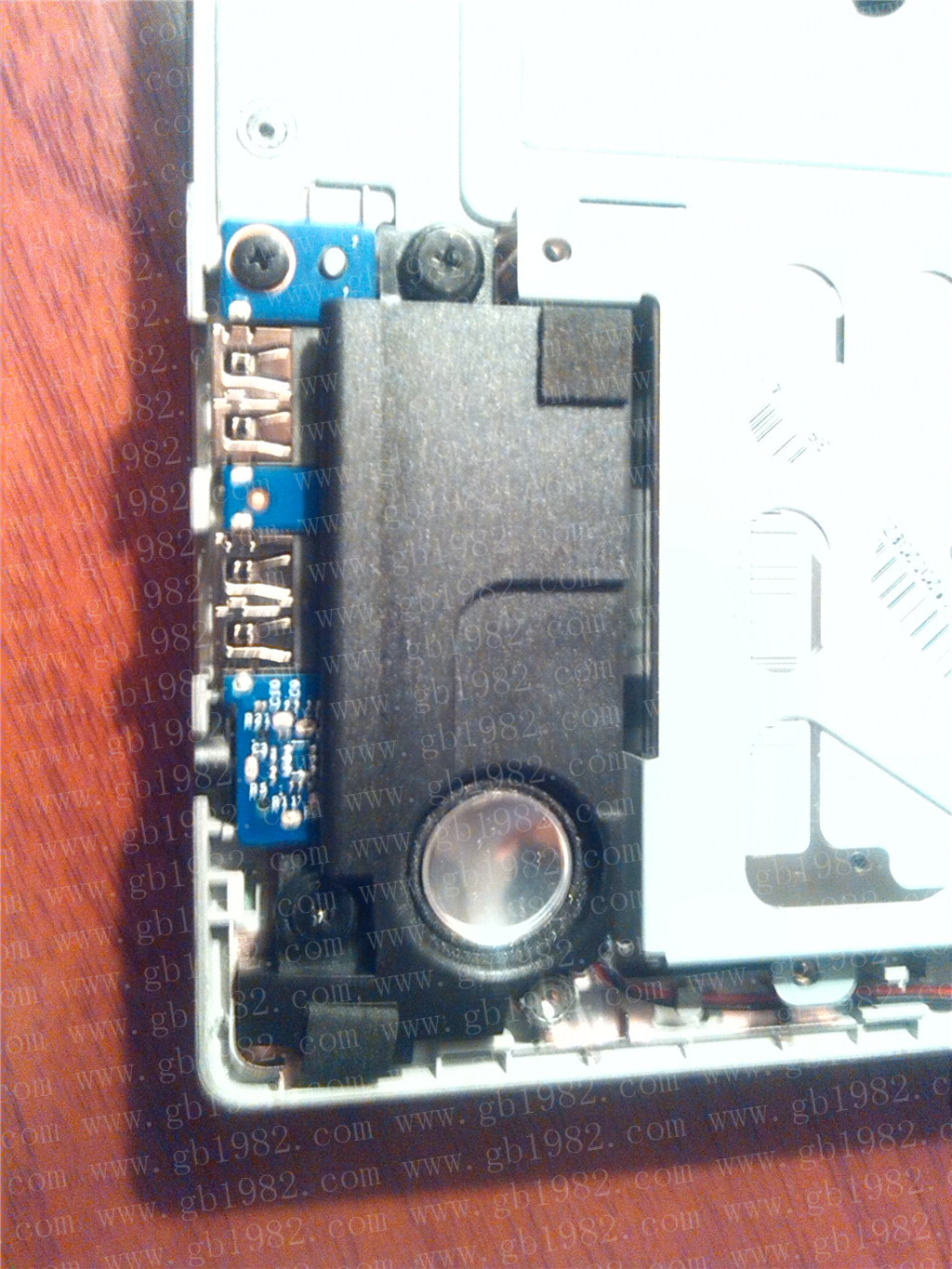

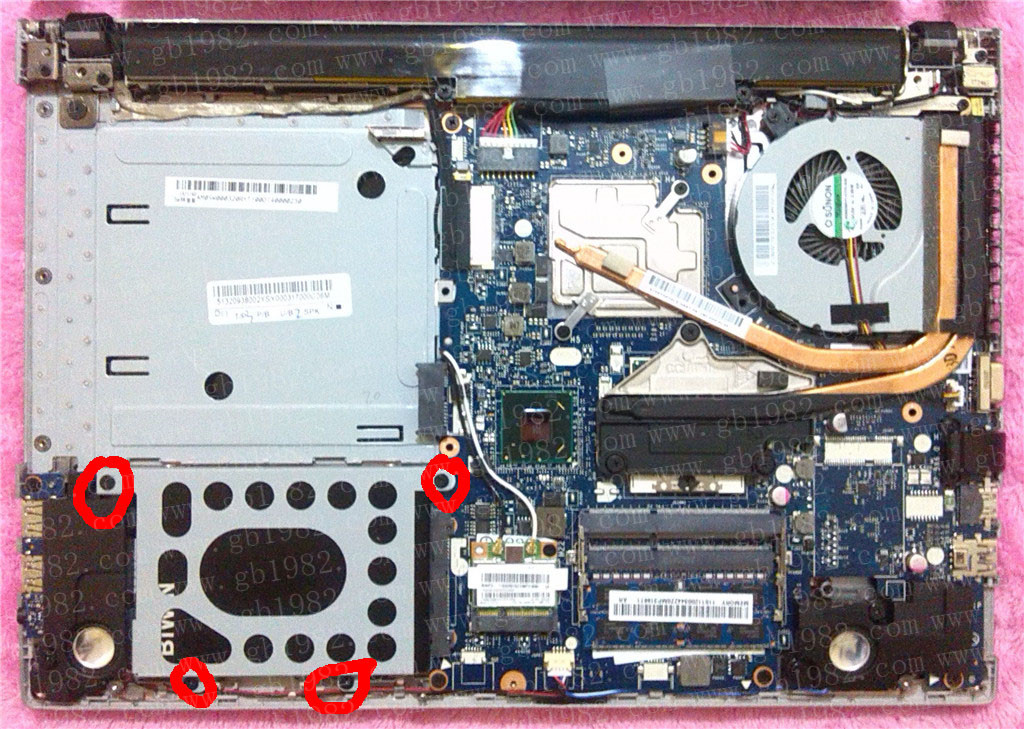

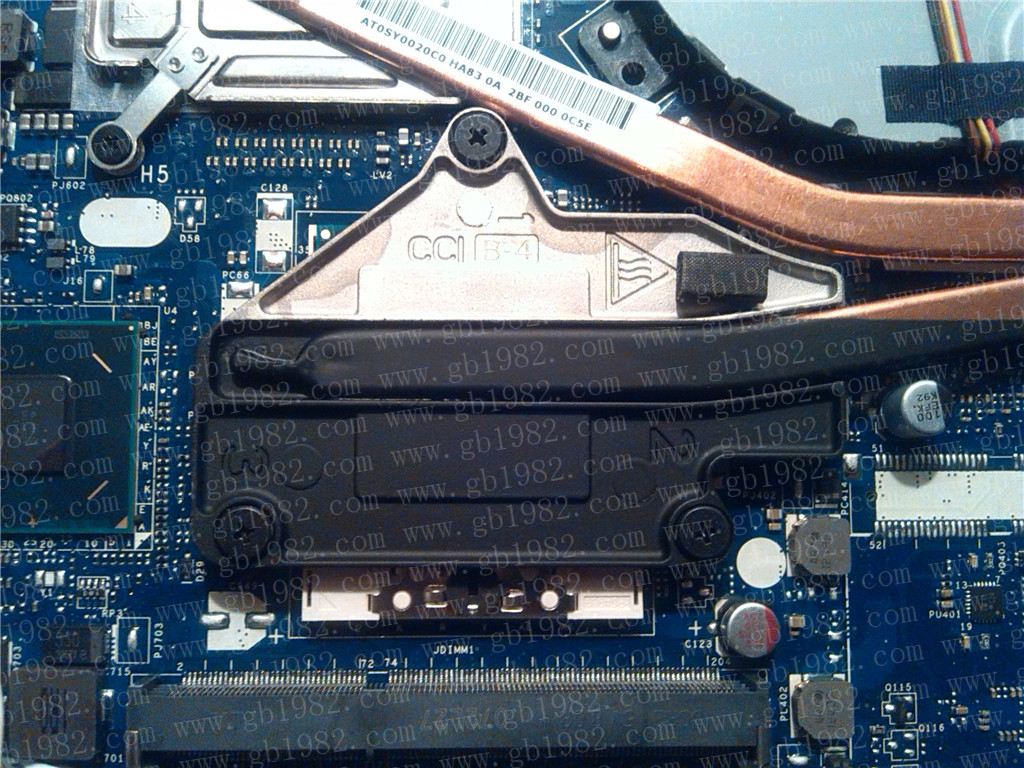

上面的两张照片是我第二次拆机加内存的时候照的,所以照片中的硬盘已经是固态硬盘了,而不是原装的希捷1T机械硬盘,拆掉图片中的几个螺丝,就可以拿下硬盘架子了.下面是机器内部各个部位的特写.












最后来张所有的螺丝集体照.更换好硬盘,添加内存之后,反向操作就可以还原了.希望对想要给Z400换硬盘或加内存的朋友有帮助.
